modbus-TCP协议详解
modbus-TCP协议详解
1996年施耐德公司推出基于以太网TCP/IP的modbus协议：modbus-TCP。
MODBUS-TCP使MODBUS-RTU协议运行于以太网，MODBUS-TCP使用TCP/IP以太网在站点间传送MODBUS报文，MODBUS-TCP结合了以太网物理网络和网络标准TCP/IP以及以MODBUS作为应用协议标准的数据表示方法。MODBUS-TCP通信报文包在以太网TCP/IP数据包中。与传统的串口方式，MODBUS-TCP插入一个标准的MODBUS报文到TCP报文中，不再带有数据校验和地址。
MODBUS报文解析
| MBAP Header | Function code | Data | | Header | PDU |
MBAP header包含下面几个部分：
- Transaction ID
- Protocol ID
- Length
- UnitID
| id | 名称 | 长度 | 说明 |
|---|---|---|---|
| 1 | Transaction ID 事务处理标识 | 2字节 | 报文的序列号，一般每次通讯加1，用于区别不同的报文 |
| 2 | Protocol ID 协议标识 | 2字节 | 00 00 代表modbus-Tcp |
| 3 | Length | 2字节 | Unit长度 + PDU的长度 |
| 4 | UnitID | 单元标识符 | 1 |
下面的这一串MBAP header|00 01| 00 00|00 06| 01 |， 其含义如下：
事务标识为1，协议是modbus-tcp协议，数据长度是：6，从站号是1。
需要注意的是MODBUS协议是一个大端的协议，前两个byte 00 01代表0x1 , 因此Transaction ID=1。而长度字段00 06代表0x6， 即UnitID和PDU的长度总和为6。
PDU部分相对复杂一些，主要是对一些寄存器进行读写操作。
modbus的操作对象有四种：线圈寄存器、离散输入寄存器、输入寄存器、保持寄存器。
| 寄存器种类 | 数据类型 | 访问类型 | 功能码 |
|---|---|---|---|
| 线圈寄存器 | bit | 读写 | 01H 05H 0FH |
| 离散输入寄存器 | bit | 只读 | 02H |
| 输入寄存器 | 2 bytes(word) | 只读 | 04H |
| 保持寄存器 | 2 bytes(word) | 读写 | 03H 06H 10H |
线圈寄存器和离散输入寄存器是以bit为单位的寄存器，只能存储开关量，线圈寄存器可读可写，而离散输入寄存器只可读。
输入寄存器和保持寄存器以为2个byte为单位的寄存器，可以存储离散的变量， 保持寄存器可读可写， 输入寄存器只读。
常用的功能码作用如下：
| 功能码 | 功能 |
|---|---|
| 0x01 | 读单个或者多个线圈寄存器 |
| 0x02 | 读离散量输入寄存器 |
| 0x03 | 读保持寄存器 |
| 0x04 | 读输入寄存器 |
| 0x05 | 写单个线圈寄存器 |
| 0x06 | 写单个保持寄存器 |
| 0x10 | 写多个保持寄存器 |
| 0x0F | 写多个线圈寄存器 |
常用功能码详解
功能码0x1：读线圈寄存器
每个线圈寄存器可以存储一个bit的信息， 功能码0x01就是用于读取slave中线圈寄存器的状态，可以是单个线圈寄存器，也可以是多个连续的线圈寄存器。
发送报文
发送报文由下面几个部分组成，总共12字节：
MBAP header(7字节) + 功能码(1字节) + 线圈寄存器起始地址的高位（1字节） + 线圈寄存器起始地址的低位（1字节） + 线圈寄存器数量的高位（1字节） + 线圈寄存器数量的低位（1字节）
下面是一个用Modbus-Poll和Modbus-Slave测试的实际的例子，其含义是读取线圈寄存器的起始地址是0x0， 读取数量为 0x0a（十进制10）个。
| MBAP header | 功能码 | 起始地址高字节 | 起始地址低字节 | 寄存器数量的高位 | 寄存器数量的低位 |
|---|---|---|---|---|---|
| 01 66 00 00 00 06 01 | 01 | 00 | 00 | 00 | 0a |
其中：
TransanctionID = 358, Length = 6。
功能码为0x1，代表读取线圈寄存器。
读取的线圈寄存器的起始地址为0。
读取的线圈寄存器的数量为0xa(十进制10)个。
响应报文
响应报文的长度不是固定的，长度和用户请求的数据长度有关，由下面几个部分组成：
MBAP header(7字节) + 功能码(1字节) + 线圈寄存器的值

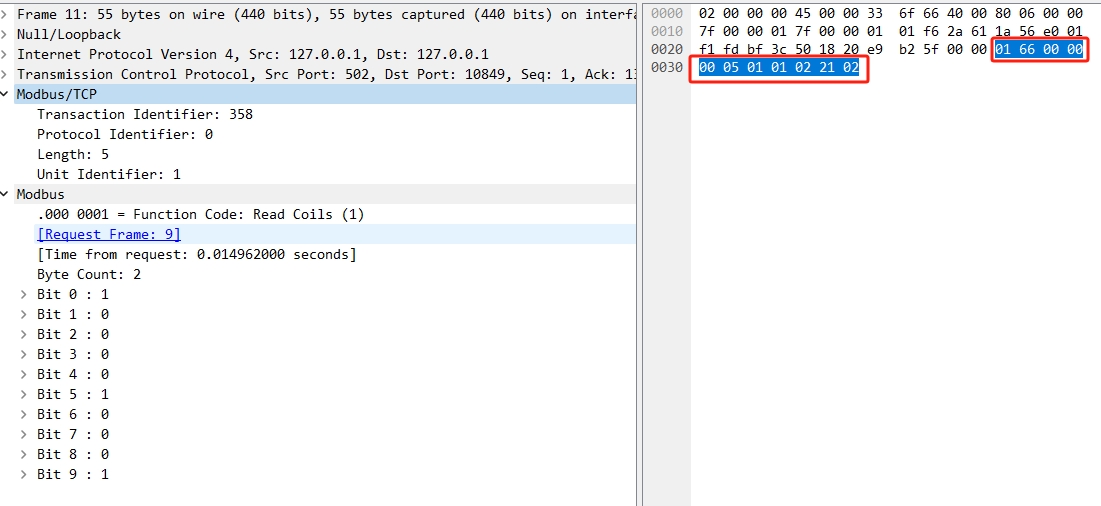

下面是一个实际的响应报文的内容:
| MBAP header | 功能码 | 字节数 | 请求的数据1 | 请求的数据2 |
|---|---|---|---|---|
| 01 66 00 00 00 05 01 | 01 | 02 | 21 | 02 |
返回的第一个字节21，转化为二进制为00100001， 其中bit0代表00寄存器，bit7代表07寄存器。
| 0x7 | 0x6 | 0x5 | 0x4 | 0x3 | 0x2 | 0x1 | 0x0 |
|---|---|---|---|---|---|---|---|
| 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 |
返回的第二个字节02，转化为二进制为00000010， 其中bit0代表08寄存器，bit1代表09寄存器。
| 0x9 | 0x8 |
|---|---|
| 1 | 0 |
功能码0x5: 写单个线圈寄存器0x05：
功能码0x5的作用是对单个线圈寄存器写值ON/OFF。
发送报文
发送报文由下面几个部分组成，总共12字节：
MBAP header(7字节) + 功能码(1字节) + 线圈寄存器起始地址的高位（1字节） + 线圈寄存器起始地址的低位（1字节） + 要写的值的高位（1字节） + 要写的值的低位（1字节）
将从站中的一个输出写成ON或OFF，0xFF00代表为ON,0x0000代表为OFF。

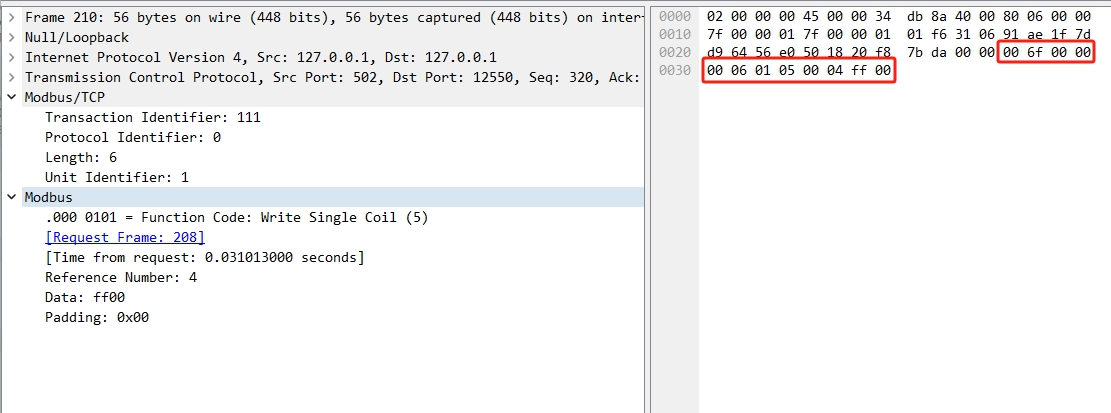

下面是一个实际的例子：
| MBAP header | 功能码 | 起始地址高字节 | 起始地址低字节 | 写的值的高位 | 写的值的低位 |
|---|---|---|---|---|---|
| 00 6f 00 00 00 06 01 | 05 | 00 | 04 | ff | 00 |
在这个例子中，对从站01的0x4号线圈执行ON操作。
响应报文
可以看到，如果写单个线圈成功，返回报文的值和发送报文的值相同：
功能码0x0F：写多个线圈寄存器
将一个从站中的多个线圈寄存器的写为ON或OFF，数据域中置1的位请求相应输出位ON，置0的位请求响应输出为OFF。
发送报文
发送报文由下面几部分组成：
MBAP 功能码 + 起始地址H 起始地址L + 输出数量H 输出数量L + 字节长度 + 输出值H 输出值L
其总长度为 13 + (修改的线圈寄存器数量/8 + 1）。

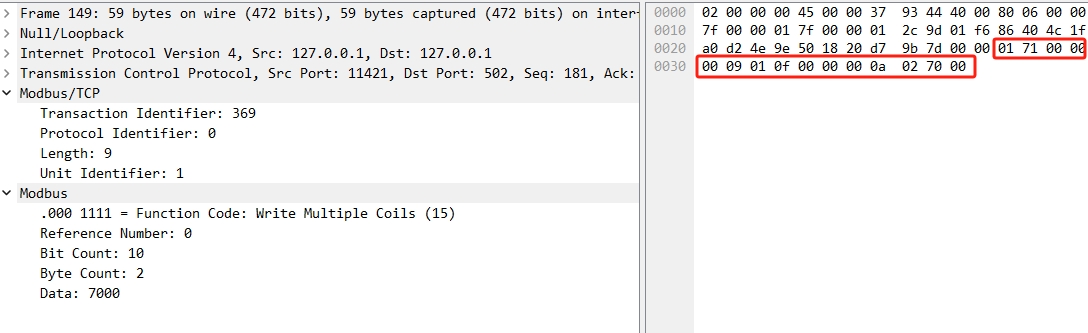

下面是一个实际的例子
按照协议进行对应的结果如下：
| MBAP header | 功能码 | 线圈寄存器起始位置 | 线圈寄存器的数量 | 字节数 | 第一个byte的值 | 第二个byte的值 |
|---|---|---|---|---|---|---|
| 01 71 00 00 00 09 01 | 0f | 00 00 | 00 0a | 02 | 70 | 00 |
其中第一个byte的值是0x70， 转换为二进制是01110000，其中低位bit0代表00寄存器，bit7代表07寄存器。
| 0x7 | 0x6 | 0x5 | 0x4 | 0x3 | 0x2 | 0x1 | 0x0 |
|---|---|---|---|---|---|---|---|
| 0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
第二个byte的值是0x0， 转换为二进制是00000000，其中低位bit0代表08寄存器，bit1代表09寄存器。
| 0x9 | 0x8 |
|---|---|
| 0 | 0 |
该请求的作用起始就是将04 05 06寄存器的状态改为ON。
返回报文
返回的报文相对比较简单，由下面几个部分组成：
MBAP header + 功能码 + 起始地址H 起始地址L + 输出数量H 输出数量L

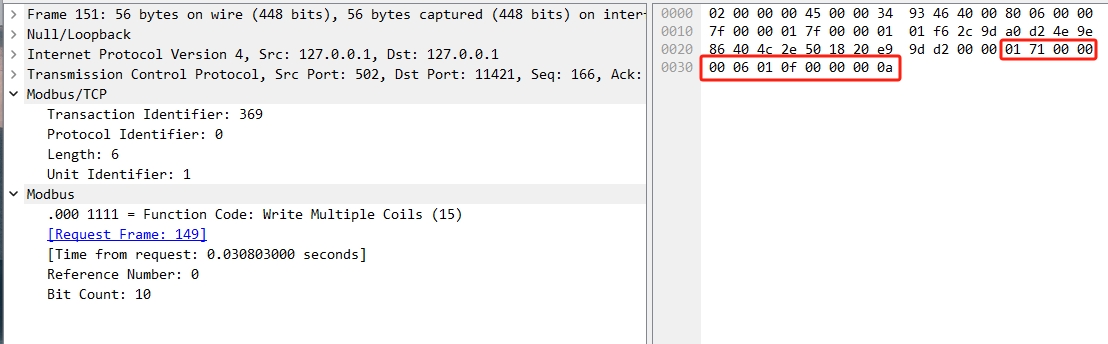

下面是一个实际的例子：
按照协议对应各部分的内容如下：
| MBAP header | 功能码 | 线圈寄存器起始位置 | 线圈寄存器的数量 |
|---|---|---|---|
| 01 71 00 00 00 06 01 | 0f | 00 00 | 00 0a |
功能码0x02：读离散量输入寄存器
功能码0x2和0x1是比较类似的。只是操作的离散量输入寄存器是只读的，没有写操作的接口。
每个离散量输入寄存器可以存储一个bit的信息， 功能码0x02就是用于读取slave中离散量输入寄存器的状态，可以是单个线圈寄存器，也可以是多个连续的线圈寄存器。
发送报文
发送报文由下面几个部分组成，总共12字节：
MBAP header(7字节) + 功能码(1字节) + 离散量输入寄存器起始地址的高位（1字节） + 离散量输入寄存器起始地址的低位（1字节） + 离散量输入寄存器数量的高位（1字节） + 离散量输入寄存器数量的低位（1字节）
下面是一个用Modbus-Poll和Modbus-Slave测试的实际的例子，其含义是读取线圈寄存器的起始地址是0x0， 读取数量为 0x0a（十进制10）个。
| MBAP header | 功能码 | 起始地址高字节 | 起始地址低字节 | 寄存器数量的高位 | 寄存器数量的低位 |
|---|---|---|---|---|---|
| 01 b9 00 00 00 06 01 | 01 | 00 | 00 | 00 | 0a |
其中：
TransanctionID = 441, Length = 6。
功能码为0x1，代表读取线圈寄存器。
读取的线圈寄存器的起始地址为0。
读取的线圈寄存器的数量为0xa(十进制10)个。
响应报文
响应报文的长度不是固定的，长度和用户请求的数据长度有关，由下面几个部分组成：
MBAP header(7字节) + 功能码(1字节) + 离散量输入寄存器的值

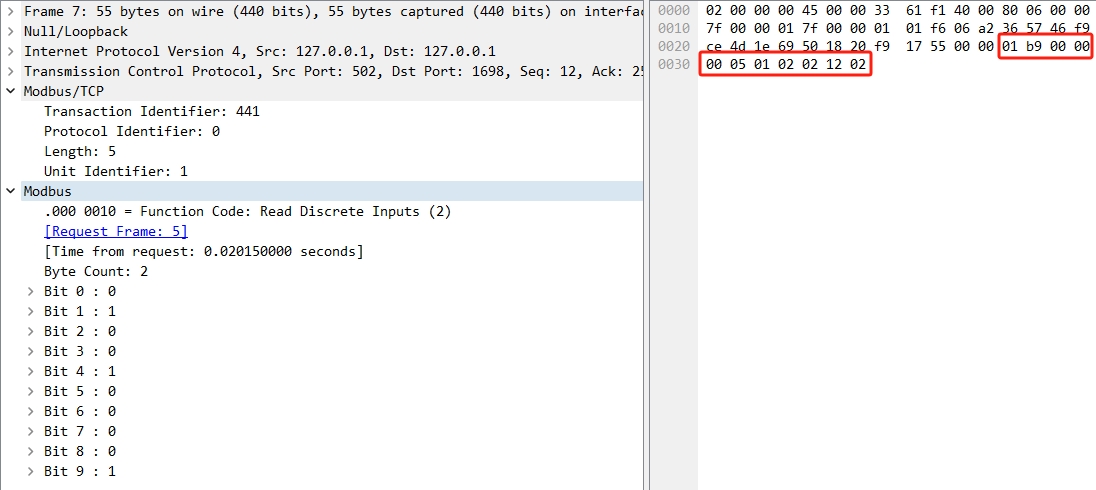

下面是一个实际的响应报文的内容:
| MBAP header | 功能码 | 字节数 | 请求的数据1 | 请求的数据2 |
|---|---|---|---|---|
| 01 b9 00 00 00 05 01 | 01 | 02 | 12 | 02 |
返回的第一个字节12，转化为二进制为00010010， 其中bit0代表00寄存器，bit7代表07寄存器。
| 0x7 | 0x6 | 0x5 | 0x4 | 0x3 | 0x2 | 0x1 | 0x0 |
|---|---|---|---|---|---|---|---|
| 0 | 0 | 0 | 1 | 0 | 0 | 1 | 0 |
返回的第二个字节02，转化为二进制为00000010， 其中bit0代表08寄存器，bit1代表09寄存器。
| 0x9 | 0x8 |
|---|---|
| 1 | 0 |
功能码0x03：读保持寄存器
功能码0x03用于读取保持寄存器的值，从远程设备中读保持寄存器连续块的内容。
发送报文
请求报文的结构如下：
MBAP header + 功能码 + 起始地址H 起始地址L + 寄存器数量H 寄存器数量L（共12字节）
下面是一个实际的例子：
按照协议对照如下：
| MBAP header | 功能码 | 起始地址 | 寄存器数量 |
|---|---|---|---|
| 05 f1 00 00 00 06 01 | 03 | 00 00 | 00 0a |
响应报文
响应报文的结构由下面几个部分组成：
MBAP header + 功能码 + 数据长度 + 寄存器数据
数据总长度 = 9 + 寄存器数量 × 2

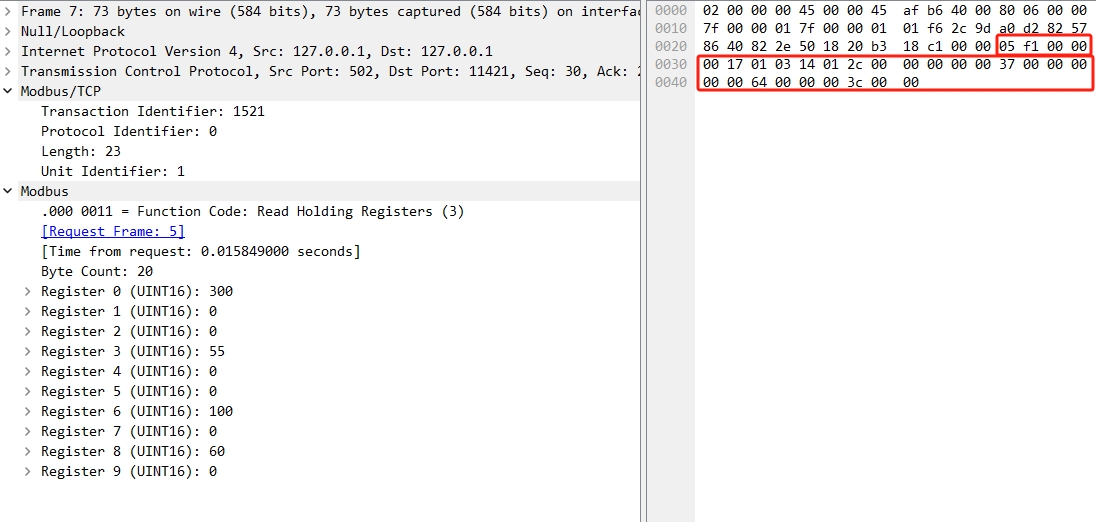

下面是一个response的结构：
从中我们可以提取出下面的对应关系：
| MBAP header | 功能码 | 字节数 | 第0byte值 | 第1byte值 | 第2byte值 | 第3byte值 | 第4byte值 | 第5byte值 | 第6byte值 | 第7byte值 | 第8byte值 | 第9byte值 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 05 f1 00 00 00 17 01 | 03 | 14 | 01 2c | 00 00 | 00 00 | 00 37 | 00 00 | 00 00 | 00 64 | 00 00 | 00 3c | 00 00 |
由上面的对应关系，我们可以提取出我们想要读取的保持寄存器的值：
| 第0个寄存器 | 第1个寄存器 | 第2个寄存器 | 第3个寄存器 | 第4个寄存器 | 第5个寄存器 | 第6个寄存器 | 第7个寄存器 | 第8个寄存器 | 第9个寄存器 |
|---|---|---|---|---|---|---|---|---|---|
| 300 | 0 | 0 | 55 | 0 | 0 | 100 | 0 | 60 | 0 |
功能码0x04：读输入寄存器
功能码0x4用于读取输入寄存器的值，输入寄存器是只读的，因此没有功能码可以写输入寄存器。
发送报文
请求报文格式如下：
MBAP header + 功能码 + 起始地址H 起始地址L + 寄存器数量H 寄存器数量L（共12字节）
下面是一个实际的例子：
| MBAP header | 功能码 | 起始地址 | 寄存器数量 |
|---|---|---|---|
| 0b f8 00 00 00 06 01 | 04 | 00 00 | 00 0a |
该请求的含义是读取0-9号寄存器的值。
响应报文
响应报文的结构由下面几个部分组成：
MBAP header + 功能码 + 数据长度 + 寄存器数据
数据总长度 = 9 + 寄存器数量 × 2

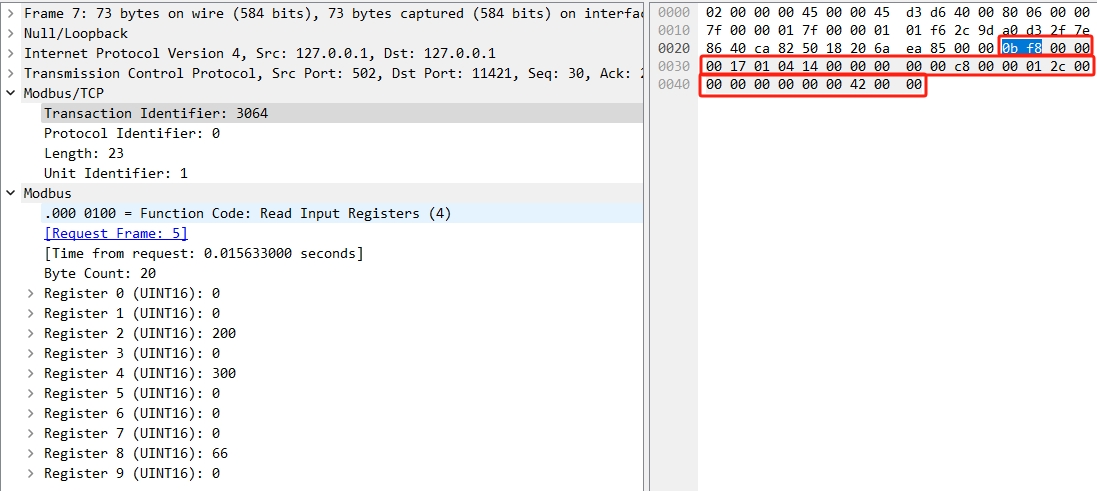

下面是一个response的结构：
从中我们可以提取出下面的对应关系：
| MBAP header | 功能码 | 字节数 | 第0byte值 | 第1byte值 | 第2byte值 | 第3byte值 | 第4byte值 | 第5byte值 | 第6byte值 | 第7byte值 | 第8byte值 | 第9byte值 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0b f8 00 00 00 17 01 | 04 | 14 | 00 00 | 00 00 | 00 c8 | 00 00 | 01 2c | 00 00 | 00 00 | 00 00 | 00 42 | 00 00 |
由上面的对应关系，我们可以提取出我们想要读取的保持寄存器的值：
| 第0个寄存器 | 第1个寄存器 | 第2个寄存器 | 第3个寄存器 | 第4个寄存器 | 第5个寄存器 | 第6个寄存器 | 第7个寄存器 | 第8个寄存器 | 第9个寄存器 |
|---|---|---|---|---|---|---|---|---|---|
| 0 | 0 | 200 | 0 | 300 | 0 | 0 | 0 | 66 | 0 |
功能码0x06：写单个保持寄存器
在一个远程设备中写一个保持寄存器。
发送报文
请求报文格式如下：
MBAP header + 功能码 + 寄存器地址H 寄存器地址L + 寄存器值H 寄存器值L（共12字节）
下面是一个实际的例子:
| MBAP header | 功能码 | 保持寄存器地址 | 保持寄存器的值 |
|---|---|---|---|
| 1F 97 00 00 00 06 01 | 06 | 00 04 | 00 64 |
该请求的含义是向地址为0x4的寄存器写入100。

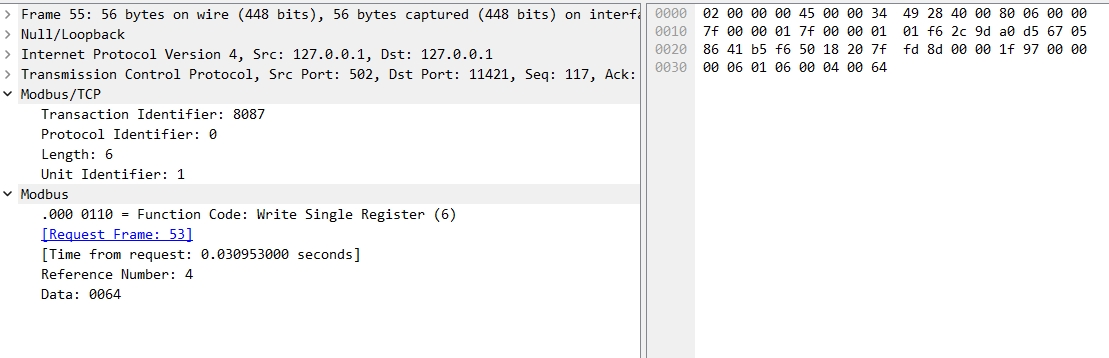

响应报文
响应报文如下：
MBAP header + 功能码 + 寄存器地址H 寄存器地址L + 寄存器值H 寄存器值L（共12字节）
成功响应的报文与发送报文格式相同。
功能码0x10：写多个保持寄存器
在一个远程设备中写连续寄存器块（1~123个寄存器）
发送报文
请求报文格式如下：
MBAP header + 功能码 + 起始地址H 起始地址L + 寄存器数量H 寄存器数量L + 字节长度 + 寄存器值（13+寄存器数量×2）

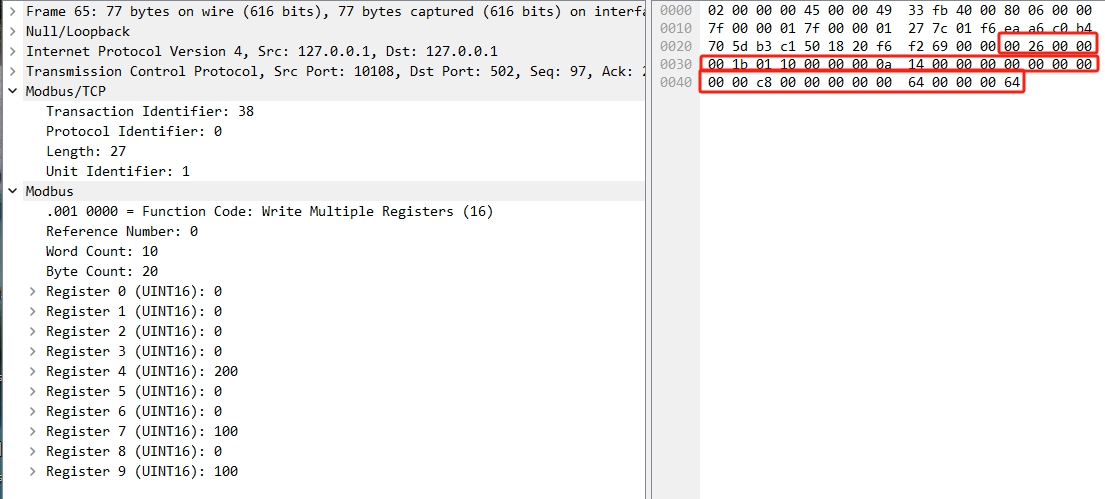

| MBAP header | 功能码 | 起始地址 | 长度 | 字节数 | 字节0数据 | 字节1数据 | 字节2数据 | 字节3数据 | 字节4数据 | 字节5数据 | 字节6数据 | 字节7数据 | 字节8数据 | 字节9数据 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00 26 00 00 00 1b 01 | 10 | 00 00 | 00 0a | 14 00 | 00 00 | 00 00 | 00 00 | 00 00 | 00 c8 | 00 00 | 00 00 | 00 64 | 00 00 | 00 64 |

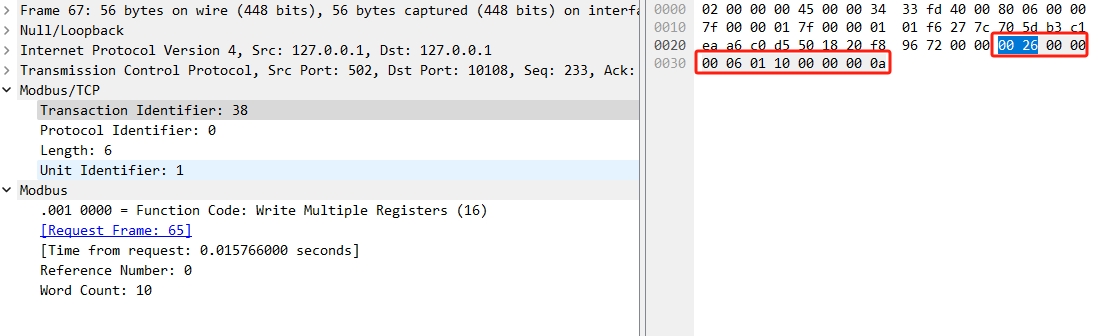

响应报文
响应报文如下：
MBAP header + 功能码 + 起始地址H 起始地址L + 寄存器数量H 寄存器数量L（共12字节）
| MBAP header | 功能码 | 起始地址 | 长度 |
|---|---|---|---|
| 00 26 00 00 00 1b 01 | 10 | 00 00 | 00 0a |
实用调试工具
在研究modbus的过程中， 大量的使用了modbus poll和 modbus slave软件，这个软件可以很好的帮助理解modbus-tcp协议。
modbus poll： modbus客户端工具(主站)
modbus slave: modbus服务端工具(从站)
